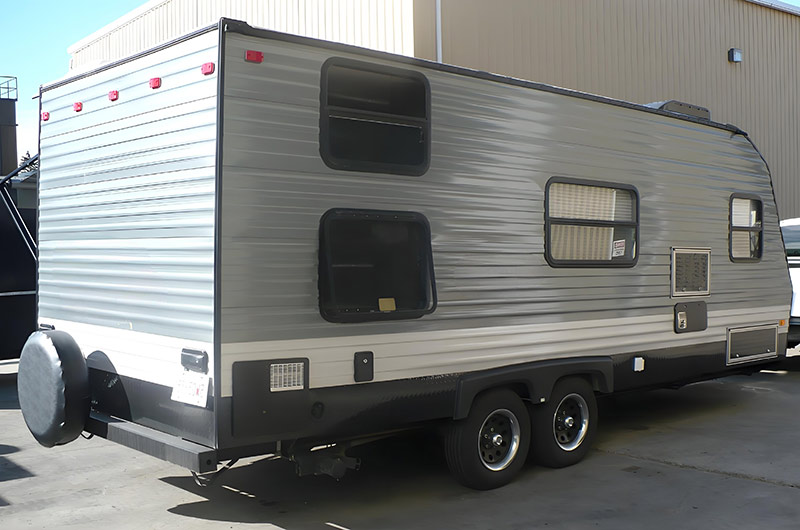

تعتبر ألواح المقطورات المصنوعة من الألومنيوم المموج عبارة عن مادة{0}عالية الجودة تجمع بين خفة الوزن ومقاومة التآكل وقوة الهيكل. يتم استخدامها بشكل شائع في إنتاج مقطورات الشحن والحاويات وهياكل المركبات المتخصصة.
تعد صفائح الألمنيوم المموجة خيارًا شائعًا للألواح الجانبية للمقطورة وألواح السقف والبطانات الداخلية نظرًا لطبيعتها خفيفة الوزن ومقاومتها للتآكل وقوتها العالية. تُستخدم ألواح المقطورات المصنوعة من الألومنيوم المموج على نطاق واسع في إنشاءات المقطورات الحالية نظرًا لوزنها الخفيف ومقاومتها للتآكل-وخصائصها- العالية.
سبائك الألومنيوم الشائعة ومواصفات ألواح المقطورات المموجة
3003-H14
السبائك الأكثر استخدامًا على نطاق واسع لألواح المقطورات.
يوفر مقاومة جيدة للصدأ، وقوة ممتازة، وقابلية تشكيل رائعة.
مثالي لتطبيقات الأغراض العامة-التي تتطلب قوة متوسطة ومقاومة للتآكل.
5052-H32
يحتوي على نسبة أعلى من المغنيسيوم مما يجعله أقوى من 3003.
يوفر مقاومة ممتازة للتآكل كما أنه مناسب تمامًا-للبيئات البحرية والساحلية.
يشيع استخدامها في أجسام الشاحنات المبردة ولوحات النقل.
6061-T6
سبيكة تمت معالجتها بالحرارة-عالية القوة، وتُستخدم غالبًا في المكونات الهيكلية.
يوفر قوة ميكانيكية فائقة، على الرغم من أنه أقل قابلية للتشكيل من 3003 و5052.
مناسب للأجزاء والأطر الحاملة-.
نظرة عامة على السبائك
3003: سبيكة ذات أغراض عامة- وفعالة من حيث التكلفة- وسهلة المعالجة.
5052: مقاومة فائقة للتآكل، ومناسبة للتطبيقات المبردة أو البحرية.
6061: قوة عالية للتطبيقات الهيكلية والثقيلة-.
نطاق المواصفات
سماكة:
0.6-1.0 ملم لألواح جلد الجسم
1.2-2.0 ملم للتقوية أو الإطارات الهيكلية
معلمات التموج:
ارتفاع التموج شبه المنحرف: 15-30 ملم
الطول الموجي: 50-100 ملم
يمكن تعديل التموج على أساس الامتداد لتحسين الصلابة والقوة.
مواصفات ألواح المقطورة المصنوعة من الألومنيوم المموج
| المعلمة | المواصفات المشتركة | ملاحظات |
| طول | 76 بوصة، 96 بوصة، 110 بوصة، 120 بوصة | 96 بوصة (8 أقدام) هو الطول القياسي الأكثر شيوعًا |
| عرض | 49 بوصة، 54 بوصة، 82 بوصة، 102 بوصة | 49 بوصة هو العرض القياسي. تستخدم مقطورات نقل السيارات عادةً عرضًا يبلغ 102 بوصة |
| سماكة | 0.019 بوصة إلى 0.125 بوصة | يتراوح السمك الشائع من 0.032 بوصة إلى 0.090 بوصة |
| مواصفات التموج | تمويج 2.5 بوصة (ارتفاع تمويج 0.5 بوصة، عرض تغطية 24 بوصة) | التصميم الأكثر شيوعًا، وهو تمويج 4-بوصة (عرض تغطية 32 بوصة)، مناسب لتطبيقات الخدمة الشاقة |
مواصفات طول ألواح المقطورة المصنوعة من الألومنيوم المموج
تتضمن مواصفات الطول القياسية لألواح المقطورات المصنوعة من الألومنيوم المموج بشكل أساسي ما يلي:
76 بوصة (تقريبًا . 193 سم) ألواح مقطورة من الألومنيوم المموج
ألواح مقطورة من الألومنيوم المموج مقاس 96 بوصة (تقريبًا . 244 سم).
110 بوصة (تقريبًا . 279 سم) ألواح مقطورة من الألومنيوم المموج
ألواح مقطورة من الألومنيوم المموج مقاس 120 بوصة (. 305 سم تقريبًا).
يمكن أن تلبي مواصفات الطول هذه احتياجات أنواع مختلفة من المقطورات، بدءًا من مقطورات البضائع الصغيرة إلى مقطورات نقل السيارات الكبيرة . 96 بوصة (حوالي . 244 سم) وهو الطول القياسي الأكثر شيوعًا.
مواصفات عرض ألواح المقطورة المصنوعة من الألومنيوم المموج
تتضمن مواصفات العرض القياسية لألواح المقطورة المصنوعة من الألومنيوم المموج بشكل أساسي ما يلي:
49 بوصة (تقريبًا . 124 سم) ألواح مقطورة من الألومنيوم المموج
54 بوصة (4'6 بوصة، تقريبًا . 137 سم) ألواح مقطورة من الألومنيوم المموج
ألواح مقطورة من الألومنيوم المموج مقاس 82 بوصة (تقريبًا . 208 سم).
102 بوصة (8'6 بوصة، تقريبًا . 259 سم) ألواح مقطورة من الألومنيوم المموج
تعد ألواح المقطورات المصنوعة من الألومنيوم المموج مقاس 49 بوصة (حوالي . 124 سم) هي العرض القياسي الأكثر شيوعًا، في حين يتم استخدام 102 بوصة (8'6 بوصة)، تقريبًا . 259 سم) لمقطورات البضائع الكبيرة أو المقطورات الخاصة.
مواصفات سماكة ألواح المقطورة المصنوعة من الألومنيوم المموج
تختلف مواصفات سمك ألواح المقطورة المصنوعة من الألومنيوم المموج وفقًا لسيناريو التطبيق ومتطلبات التحميل:
0.019 بوصة (حوالي . 0.48 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
0.032 بوصة (حوالي . 0.81 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
0.040 بوصة (حوالي . 1.02 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
0.050 بوصة (حوالي . 1.27 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
0.063 بوصة (حوالي . 1.60 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
0.090 بوصة (حوالي . 2.29 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
0.125 بوصة (حوالي . 3.18 مم) من ألواح المقطورة المصنوعة من الألومنيوم المموج
خيارات المعالجة السطحية لألواح المقطورات المصنوعة من الألومنيوم المموج
الأنودة هي عملية ذات أسعار معتدلة توفر حماية من رذاذ الملح لمدة تصل إلى 500 ساعة وهي مثالية للإعدادات الداخلية.
الأكسدة القوسية الدقيقة-: صلابة HV1500، ومقاومة رذاذ الملح لأكثر من 5000 ساعة، وهي ممتازة للمواقف الساحلية أو الكيميائية.
يتوفر طلاء المسحوق بمجموعة متنوعة من الألوان (بما في ذلك اللون الرمادي الفضي-والأبيض)، ويتميز بمقاومته الجيدة للعوامل الجوية، ويعتبر مثاليًا للتطبيقات ذات المعايير الجمالية العالية.
ألواح مقطورات الألمنيوم المموج: خصائص المواد والمزايا الأساسية
توازن الوزن الخفيف والقوة العالية
تتميز ألواح الألمنيوم المموج بكثافة تبلغ فقط1/3 من الفولاذ(حوالي 2.7 جم/سم³)، ومع ذلكتصميم هيكلي على شكل موجة-.يعزز بشكل كبير بهمصلابة الانحناء. على سبيل المثال، أ0.8 مللي متر سميكة 5052 سبائك الألومنيوميمكن أن تتطابق الورقة المموجة معقدرة تحمل الحمولة-للوحة الفولاذية بسمك 1.2 ممخلال نفس الفترة.
تؤدي هذه الميزة الهيكلية إلى أ10-تخفيض بنسبة 15% في الوزن الذاتي للمقطورة، خفض مباشرةاستهلاك الوقودوتعزيزكفاءة السحب. وهذا يجعل الألومنيوم مناسبًا بشكل خاصالنقل المتسلسل -الباردوالتوزيع الحضري، أينالاقتصاد في استهلاك الوقودهو عامل حاسم.
مقاومة ممتازة للتآكل
الطبيعيفيلم أكسيد الألومنيومعلى السطح (حوالي0.1-0.2 μmسميكة) يوفرمقاومة التآكل الجوي العام.
بعد العلاجات مثلأنودةأوالأكسدة الدقيقة -بالقوس، يمكن أن تنمو طبقة الأكسيد إلى25-50 μm,معمقاومة رذاذ الملح (NSS)يتجاوز1000 ساعةبدون صدأ.
فيالبيئات الساحلية-التي تحتوي على نسبة عالية من الملوحة, طلاءات الفلوروكربون PVDFأوعلاجات الختم النانوية-يوصى بها، لإطالة عمر خدمة اللوحات إلى أكثر من ذلك20 سنة.
سهولة المعالجة والصيانة
سبائك الألومنيوم عاليةالدكتايل، مما يجعلها سهلةالانحناء البارد، الختم، ولحام. على سبيل المثال،6061-T6يمكن تحقيق سبيكةقوة التماس اللحامأكبر من90% من المادة الأساسيةخلاللحام TIG، نسبياتشوه اللحام المنخفض.
الصيانة الروتينية ضئيلة، وتتطلب فقطالتنظيف الدوري. على عكس الفولاذ الذي يحتاجالطلاءات المقاومة للصدأ بشكل متكررالألومنيوم يقللتكاليف صيانة دورة الحياة-.بشكل كبير.
تطبيقات ألواح المقطورة المصنوعة من الألومنيوم المموج
التطبيقات النموذجية لألواح المقطورات المصنوعة من الألومنيوم المموج
شاحنة مبردة: ألواح مموجة من سبائك الألومنيوم 5052 مقترنة بطبقة عازلة من رغوة البولي يوريثان تخفض وزن الجسم بنسبة 30% مقارنة بالفولاذ بينما تقاوم أيضًا التآكل الناتج عن مادة التبريد.
المقطورة الجانبية الستارية: تتيح الألواح الجانبية المموجة المصنوعة من الألومنيوم إمكانية التحميل والتفريغ السريع للبضائع، وعندما يتم دمجها مع-قضبان توجيه من سبائك الألومنيوم عالية القوة، يتم تقليل أوقات التحميل/التفريغ الفردية بنسبة 40%.
الشاحنة القلابة: 6061-تحافظ الألواح المموجة T6 المعالجة بأكسدة القوس الصغير على سلامة السطح تحت تأثير الرمل والحصى، مما يؤدي إلى إطالة عمر الخدمة بمقدار ضعف عمر الألواح الفولاذية العادية.
اعتبارات الاختيار لألواح المقطورة المصنوعة من الألومنيوم المموج
| اعتبار | وصف |
| سماكة | نطاق السُمك الشائع: يبلغ سمك الألواح الجانبية/ألواح السقف عمومًا 0.8 مم - 1.2 مم، ويجب أن تكون الأرضيات أكثر سمكًا (مثل 2 مم - 3 مم أو أكثر). رقيقة جدًا عرضة للتشوه؛ سميكة جدًا تزيد من الوزن والتكلفة. |
| قوة | اختر وفقًا لنوع المقطورة ومتطلبات الحمولة. بالنسبة للمقطورات شديدة التحمل- أو تلك التي تتطلب مقاومة الضغط الجانبي، حدد سبائك ذات قوة أعلى- (مثل 5052) أو ألواح أكثر سمكًا. |
| المعالجة السطحية | في الغالب تشطيب مطحنة (لون طبيعي)، ولكن يمكن أيضًا اختيار الأكسدة أو الطلاء (مثل طلاء المسحوق) لتعزيز مقاومة التآكل أو الحصول على ألوان محددة. |
| طريقة التثبيت | تأكد من درجة التموج، والتي يجب أن تتطابق مع إطار المقطورة. عادة ما يتم تثبيتها بالتثبيت أو بمشابك خاصة. |
